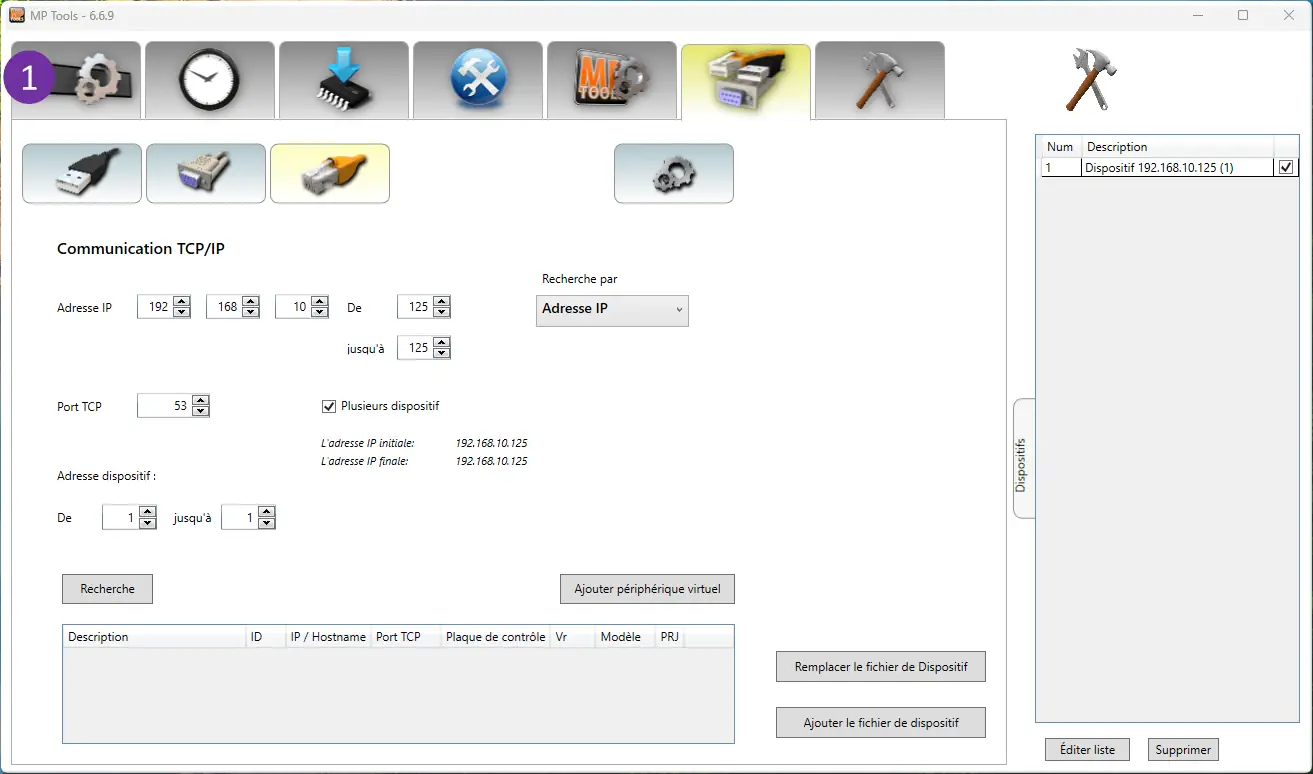

Figure 7 : fenêtre MP Tools
- Bandeau de navigation.
Figure 8 : MP Toolbar
Je vais vous présenter trois onglets que j’ai dû utiliser. Les quatre autres onglets ne m’ont pas servi.
3.1 Onglet Communication

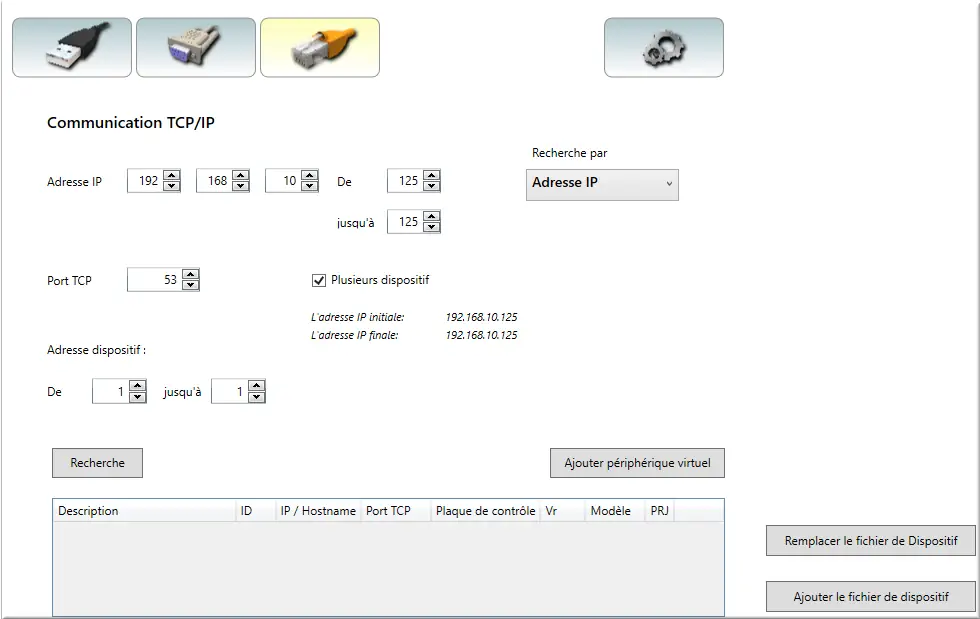

Figure 9 : MP Tools Communication TCP/IP
Identique à Dynamic 3.
3.2 Onglet Configuration Application
- Clic 3e onglet MPTools☸ Configuration Application ;
- Débloquer les Options avancées en entrant le Mot de passe "****".

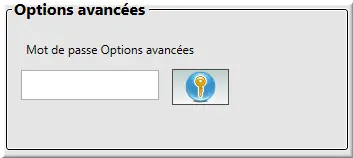

Figure 10 : MP Tools Options avancées
La bonne prise en compte du déblocage est définie par l’agrandissement du bandeau de navigation.
3.3 Onglet Maintenance
Le logiciel espagnol MPTools 6.6.9 pour Windows configure un afficheur DITEL DMG :

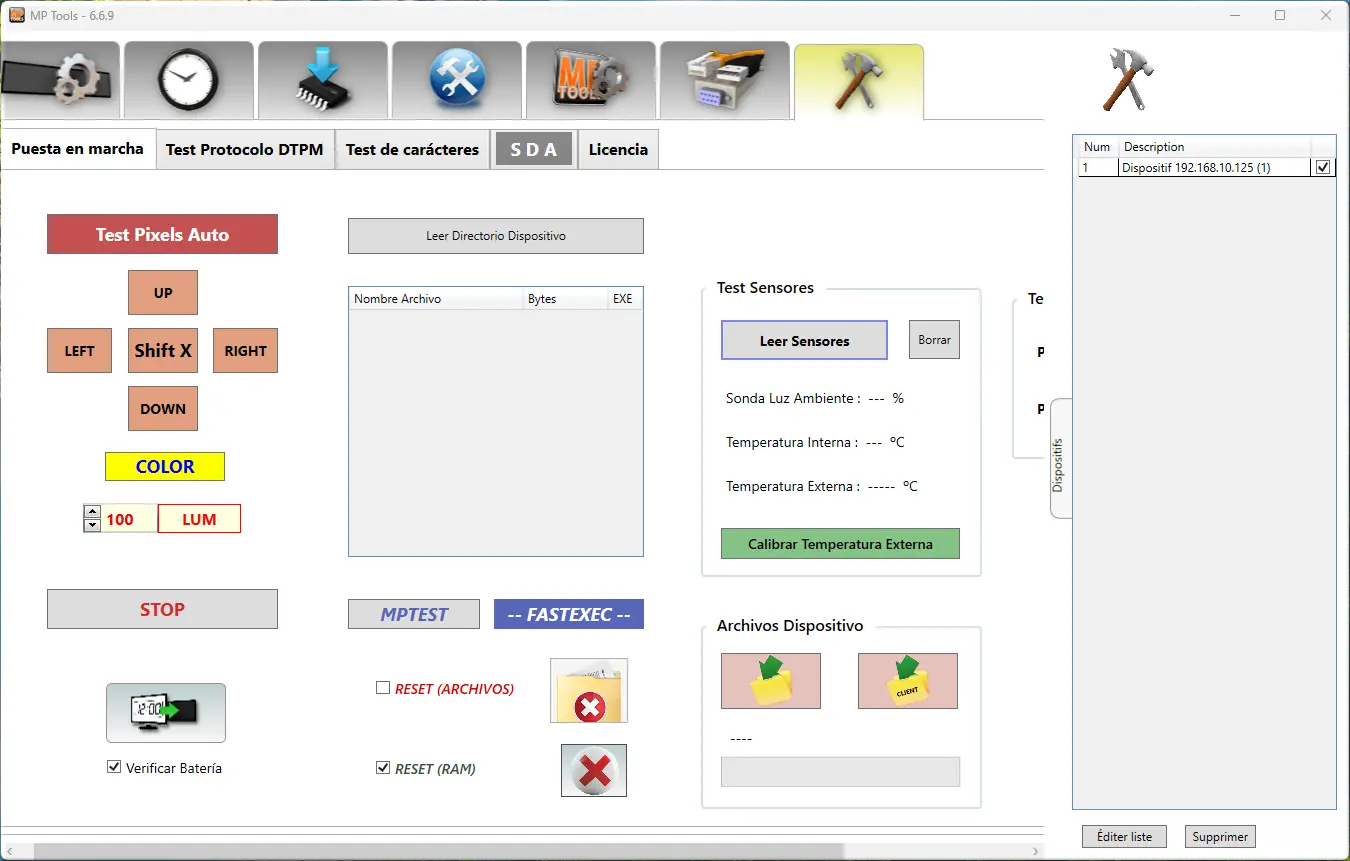

Figure 11 : MPTools Maintenance
- Clic dernier bouton 🛠 Maintenance.
Sur cette page, la seule fonctionnalité que le support DITEL m’a demandé de faire c’est un RESET (RAM).
Ce reset a permis de corriger le problème d’affichage des variables. D’après DITEL, il y avait un conflit de protocole entre Dynamic 3 (port 53) et Modbus TCP (port 502).
